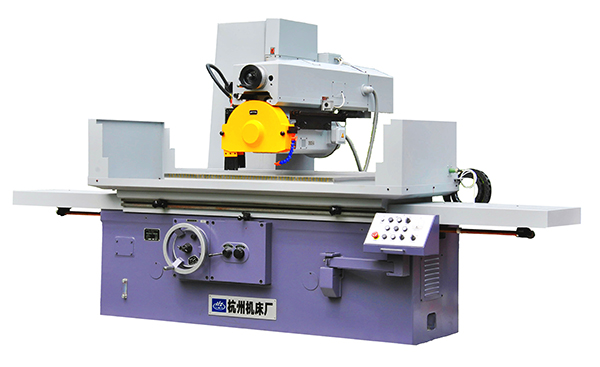

本機床主要是以砂輪周邊磨削工件的水平平面，也可用砂輪的側面磨削工件的凸緣的垂直側面，能加工鋼、鑄鐵和有色金屬制成的零件，磨削時工件可直接固定在工作臺面上或吸牢在電池吸盤上加工或有其他夾具夾持進行磨削，使用范圍廣，適用于各種機械加工工廠、量具廠、汽車、磨具等行業零件磨削加工。
機床具有下列特點：
* 為了控制提高各項精度，對床身和拖板進行全新設計，更加增強了機床的剛性。
* 工作臺縱向運動由葉片泵驅動，運轉平穩，噪聲小，油池溫升低。
* 磨頭橫向進給機構，有驅動油馬達自動進給和手動進給，操作方便。
* 磨頭垂直運動有快速升降機構，又能手動進給。
* 機床磨頭采用滑動軸承，磨頭電機采用9kw功率電機，具有較高的磨削效率，同時又可獲得較高的加工表面光潔度，適合大規格臺面的磨削任務。
技術參數：
型號 | HZ-630 | ||
工作臺 | 工作臺面尺寸(寬×長) | mm | 630×1250 |
最大磨削尺寸(寬×長×高) | mm | 630×1250×400 | |
縱向最大行程(最大) | mm | 1350 | |
縱向移動速度(無級) | m/min | 3-25 | |
工作臺T型槽(槽數×寬度) | mm | 3×22 | |
工作臺承載量 | kg | 815 | |
磨頭 | 砂輪軸中心至工作臺距離(最大) | mm | 600 |
砂輪軸轉速 | r/min | 1440 | |
垂直進給手輪刻度盤值 | mm | 0.01 | |
手輪每轉磨頭進給量 | mm | 1.0 | |
電機功率 | 砂輪尺寸(外徑×寬×內徑) | mm | Φ400×50×Φ203 |
電機總功率 | kw | 13.5 | |
磨頭電機功率 | kw | 9 | |
工作精度 | 加工表面對基面的平行度 | mm | 300:0.005 |
表面粗糙度 | um | Ra0.63 | |
機床重量 | 凈重 | kg | 6000 |
毛重 | kg | 6500 | |
外形尺寸(長×寬×高) | mm | 3840×2070×2245 | |
包裝箱尺寸(長×寬×高) | mm | 4050×2350×2300 | |
隨機附件：
電磁吸盤 | 1塊 | 平衡芯軸 | 1塊 |
砂輪修整器(不附金剛石砂輪刀) | 1套 | 機床調整墊鐵 | 5付 |
砂輪平衡架 | 1件 | ||
砂輪卡盤連砂輪 | 2套 |
特殊附件(另行計價)
金剛石砂輪刀 | 1件 |
